معرفی

مقاومت یا رزیستور قطعه ای الکتریکی دو پایه و کنش پذیر است ، که بعنوان یکی از اجزای منفرد مدارهای الکتریکی  می باشد .

مقاومت ها قطعاتی Passive (+)هستند به این معنی که آنها فقط توان الکتریکی را مصرف می کنند و نمی توانند توانی رو تولید کنند. معمولا از مقاومت ها در بخش هایی از مدار استفاده می شود که قطعات Active مثل ICها ، میکروکنترلرها و … وجود دارند.

بیشترین کاربرد آن ، کم کردن جریان ، تنظیم سطح سیگنال ها ، تقسیم ولتاژ استفاده می شود

واحد اندزه گیری آن اهم Ω است .

مقاومت های دیگری از جمله مقاومت های قابل تنظیم رئوستا( شناور داخل باک ) پتانسیومتر( سنسور دریچه گاز یا پتانسیومتر تنظیم گاز CO )، مقاومت متغییر تابع ولتاژ ( در داخل یونیت های قفل مرکزی ) و تابع نور ( سنسور باران ) نیز وجود دارند.

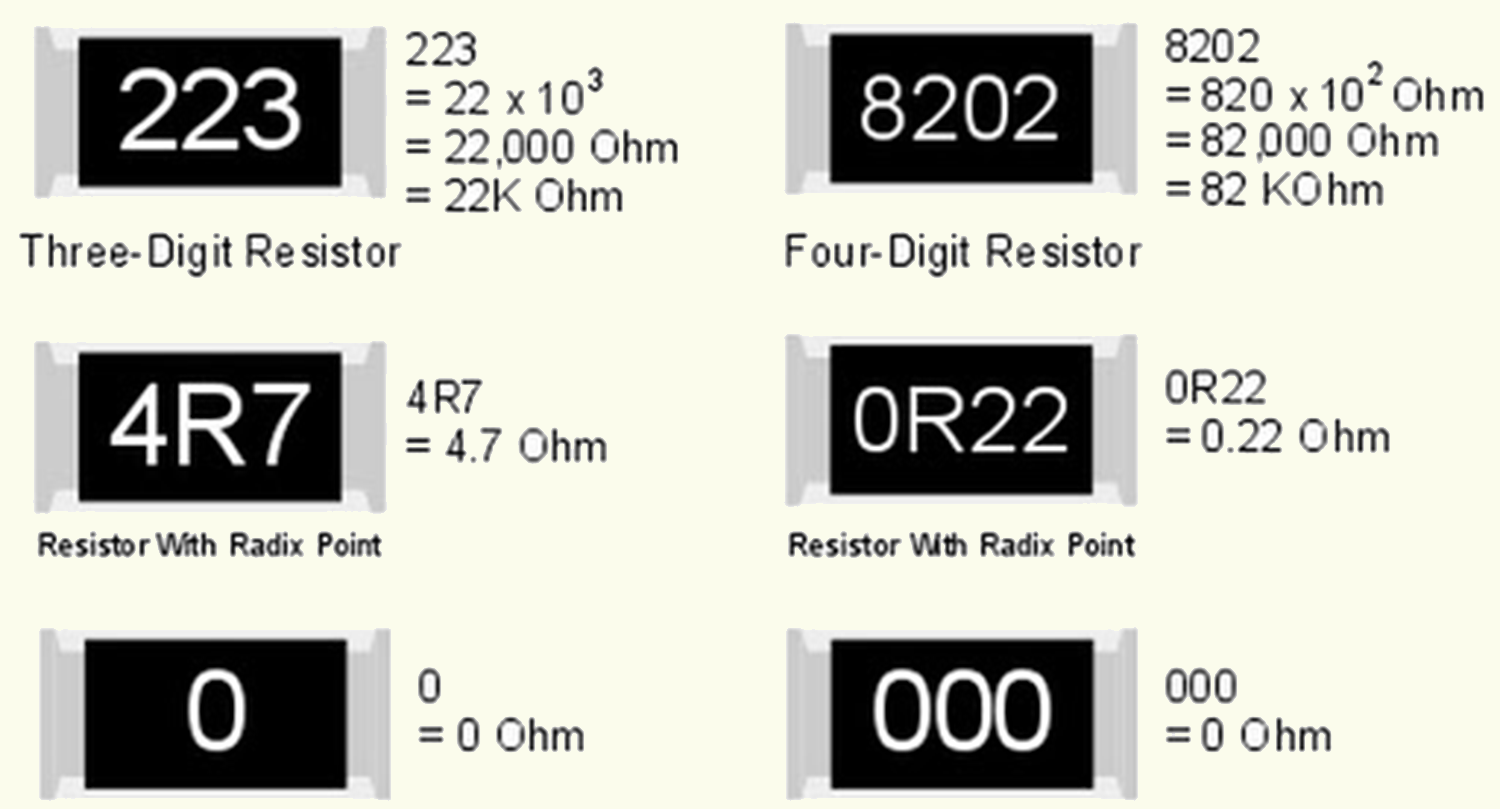

نحوه مشخص کردن ظرفیت مقاومت SMD

بر روی مقاومت های SMD عددی نوشته شده است که دو رقم اول عینا نوشته می شود و رقم سوم نشان دهنده تعداد صفرها در تعیین ظرفیت مقاومت می باشد .

اگر حرف R دربین اعداد ، باشد نشان دهنده ممیز( / ) یا اعشار است و همچنین یک نوع مقاومت SMD دیگر وجود دارد که هیچ عددی بر روی آن نوشته نشده است. این نوع از مقاومت، مقاومت فیوزی با صفر نام دارد و در مدارات برای اتصال کوتاه کردن یا در اصطلاح جامپر زدن و همچنین برای محافظت از دیگر قطعات کاربرد دارد که مانند فیوز عمل می کند.

نحوه ی خواندن کد مقاومتهای ۳ کاراکتری : شماره اول و دوم را روی یک برگه نوشته و به میزان عدد سوم صفر قرار دهید.

مثال :

یک مقاومت به شماره ی 213 را تصور کنید ، حال دو عدد اول یعنی 21 را روی برگه ای نوشته و به مقدار عدد سوم ، صفر گذاشته شود در نهایت 21000 به دست می آید . درنتیجه مقاومت 21000 اهم یا به عبارتی 21K اهم می باشد .

نحوه ی خواندن کد مقاومتهای 4 کاراکتری : شماره اول ، دوم و سوم را روی بگه ای نوشته و به میزان عدد سوم صفر قرار دهید .

مثال :

یک مقاومت به شماره ی  8402 را تصور کنید ، حال سه عدد اول یعنی 840 را روی برگه ای نوشته و به مقدار عدد چهارم ، صفر گذاشته شود که در نهایت 84000 به دست می آید .درنتیجه مقاومت 84000 اهم یا به عبارتی 84K اهم می باشد .

هر 1000 اهم مساوی است با 1K اهم ( کیلو اهم )

نحوه ی خواندن کد مقاومتهای سه کاراکتری حروف دار : بجای حرفی که در داخل شماره آمده یک نقطه یا ممیز ( / ) گذاشته و حرف آن ضریب مقاومت می باشد  .

حرف R            ضریب R (اهم)

حرف K           ضریب K (هزار یا کیلو)

حرف M           ضریب M (میلیون یا مگا)

مثال برای مقاومت های دارای حرف R :

یک مقاومت به شماره ی 0R24 را تصور کنید ، حال بجای حرف R  یک نقطه یا ممیز (/ ) قرار داده و در نتیجه مقاومت بدست آمده  0.24R اهم می باشد

مثال برای مقاومت های دارای حرف K  :

یک مقاومت به شماره ی 4K7 را تصور کنید ، حال بجای حرف K یک نقطه یا ممیز (/ ) قرار داده که در نتیجه مقاومت بدست آمده 4.7K کیلو اهم می باشد .

مثال برای مقاومت های دارای حرف M  :

یک مقاومت به شماره ی 4M7 را تصور کنید ، حال بجای حرف M یک نقطه یا ممیز (/ ) قرار داده که در نتیجه مقاومت بدست آمده 4.7M مگا اهم می باشد .

برای تست مقامت مورد نظر از مولتی متر استفاده کنید و آن را روی علامت اهم Ω قرار دهید. که میزان اهم نمایش داده شده روی مولتی متر میبایستی چیزی در حدود عدد نوشته شده بر روی مقاومت باشد . معمولا 5 الی 10 درصد تلرانس(ضریب خطا) دارند.

نکاتی در مورد تعویض مقاومت:

1- در موقع تعویض مقاومت  از یک مقاومت با همان مشخصات اصلی استفاده شود .

2-  تحت فشار قرار نگیرد .

3- به دلیل سبک بودن ، برای نصب روی برد از هویه استفاده کنید .

بحث در مورد مقاومت زیاد است اما در این آموزک قصد داریم آن دسته ای را برسی کنیم که در ECU بیشتر با آنها سر وکار داریم بنابراین  مواردی دیگر ذکر نشده است .
